铜是一种极为实用的金属，从古代的青铜器直至如今，凭借其优异的导热、导电及机械性能，使其从电动机到散热器，从火箭到铜线圈等诸多领域广泛应用。然而，作为金属 3D 打印中增长最为迅速的材料之一，铜却长期对 3D 打印技术的产业化应用形成制约，其根本原因与铜的物理特性相关。
铜具有高导热性和高反射性能，熔体区散热迅速，局部热量梯度大，这致使在打印过程中容易出现分层、卷边以及零件失效的状况。
不过，铜的 3D 打印工艺探索并非停滞不前，而是接连取得了实质性进展。
最初的调整是从激光打印粉末床开始探索的。由于铜对主流的 SLM 激光器的波长具有很高的反射率，不仅难以熔化，甚至还可能损伤打印机的光学器件，因此传统的 SLM 技术无法打印出质量良好的铜产品。
真正的转机在于绿激光和蓝激光的发展，纯铜对 515nm 绿激光的吸收率接近 40%，对 450nm 蓝色激光的吸收率则达到 65%，分别相当于常规 SLM 用红外激光的 8 倍和 13 倍。如今随着对短波长高功率激光器开发难题的攻克，采用 SLM 技术进行纯铜 3D 打印开始出现转机。除激光粉末床熔融技术外，电子束对纯铜 3D 打印也具有一定优势，但该工艺打印的零件在表面质量方面表现欠佳，于是新的铜合金粉末开始被研发。
通常采用反应合成或机械合金化制备粉末，工艺难度大。
耐热机理：依靠析出的CrNb或Cr₂Nb金属间化合物（熔点>1600℃）钉扎晶界，抑制高温下的晶粒长大和软化。
性能指标：在800℃下仍能保持约70%的室温强度（远超纯铜），软化温度可达900℃以上。
使用注意：严禁用于常规低温场景，其成本是普通铜合金的5-10倍，属于“杀鸡焉用牛刀”的特种材料。

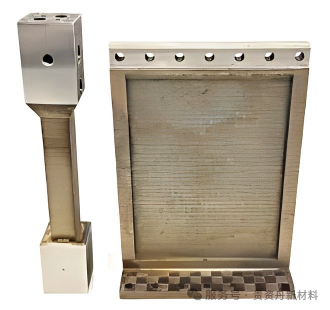

这是目前工业界应用最广的高强高导铜合金粉末，尤其适合3D打印（SLM）和粉末冶金。
强化机理：时效硬化（固溶+时效处理）。Cr和Zr在铜基体中形成细小的CrZr或Cr粒子析出，产生强烈的析出强化。
性能指标：导电率可达 80% IACS（约为纯铜的80%），抗拉强度可达 500-700 MPa，硬度可达 120-180 HV。

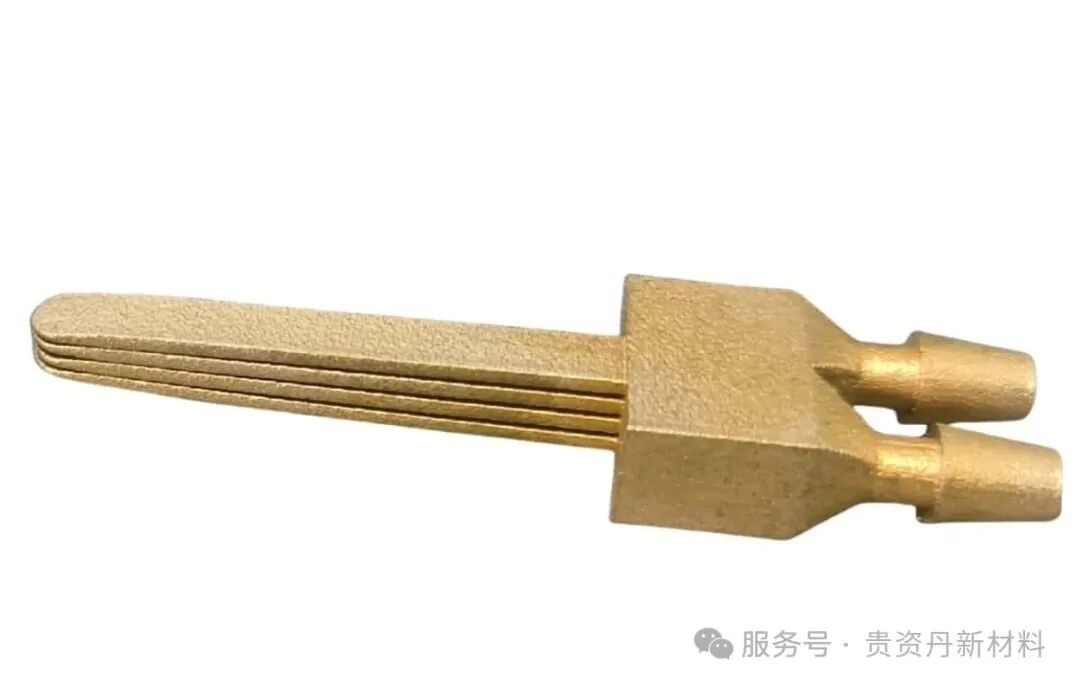

选型建议：如果你需要打印一个既有结构强度又能导热的零件（如散热器+支架一体化），这是首选。
这是粉末冶金行业的“基本盘”，通常使用雾化法制备，成本优势明显。
性能特点：含有6%-10%的Sn，烧结时形成液相，能获得接近理论密度的制品。其硬度适中（约80-120 HV），且具备良好的自润滑性（适合做含油轴承）。
导电性：较差（通常<15% IACS），不适合用于主导电回路。
选型建议：适合制造形状复杂、批量大、对成本敏感的结构件（如锁具、小齿轮、轴套）。
这是一种功能材料，而非结构材料。其核心价值在于电学性能的稳定性。
核心特性：低电阻温度系数：在一定温度范围内，电阻值几乎不随温度变化，保证测量精度。
高电阻率：约 0.43-0.48 μΩ·m（是纯铜的20多倍），适合制造高阻值元件。
致命弱点：不耐腐蚀（Mn元素活性高），且高温下性能极易失效，加工和储存需格外注意防氧化。
除上述的铜合金粉末外，还有其他铜基材料的金属粉末，也可以在特定工况下展现出优异的强度、耐蚀性与可焊性，如果有想了解的粉末可以直接点击公众号下方获取联系方式。

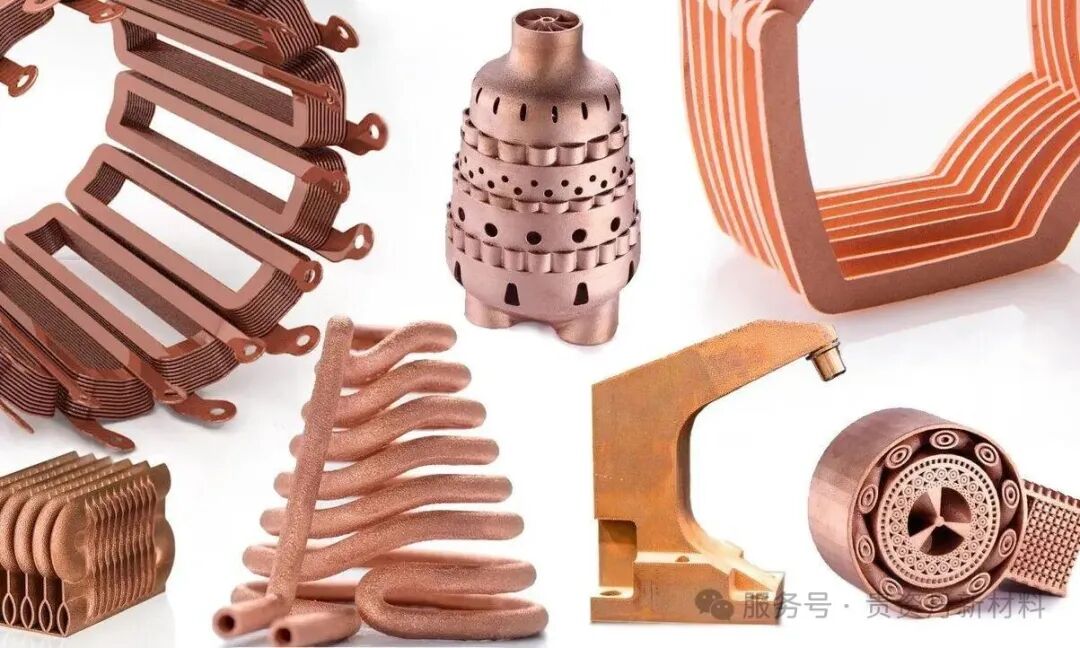

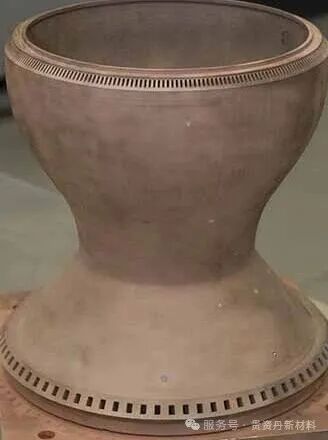

铜材料的 3D 打印已从“不可打印”迈入“可控成形”的新阶段：绿/蓝激光突破了光学瓶颈，新型合金粉末破解了材料适配难题，二者协同构成“工艺—材料”双轮驱动范式。展望未来，在铜及铜合金粉末材料的研发方面将持续深化，聚焦于高端粉末的生产，着力提升球形度、氧含量控制与激光吸收率等核心指标，为铜基增材制造在航空航天热管理部件、高功率电极及微波器件等高端场景的规模化应用提供坚实支撑。
客服电话号：029-88635521
QQ：
邮箱：chanry2021@163.com
